  • 1.4英寸TFT模块 | 240x240 SPI方形TFT显示模块 | ST7789

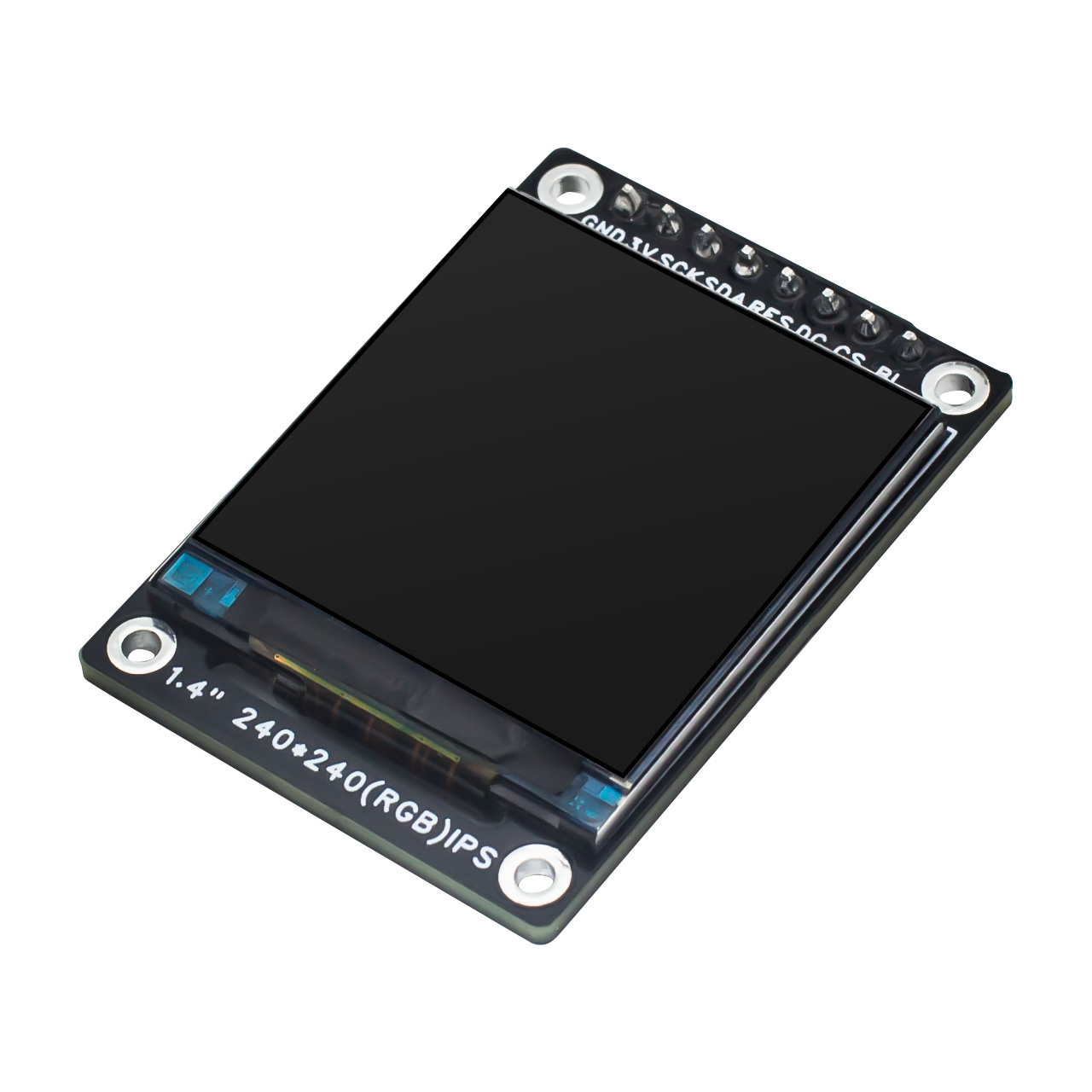

    HTM-H014A3-SPI-V0液晶显示模组是一款专为高可靠性场景设计的高性能TFT显示屏解决方案，搭载1.4英寸全视角屏幕，分辨率达240×240像素，采用RGB三色垂直排列技术，确保色彩鲜明、画面细腻。其核心驱动芯片ST7789支持SPI 3L/4L接口，工作电压范围2.6V～3.3V，兼容性强，可广泛应用于工业控制、智能穿戴、医疗设备及户外显示等领域。

    该模组在极端环境下表现卓越，工作温度覆盖-30℃至+80℃，储存温度适应-20℃至+70℃，满足严苛环境下的稳定运行需求。亮度典型值为400 cd/m²，结合恒流驱动设计，即便在强光环境下仍能保持清晰可视性。为防止LCD屏幕图像残留，产品特别优化了显示保护机制，建议用户通过动态画面或黑色背景作为屏保，并每隔2分钟刷新静态内容，有效延长屏幕使用寿命。

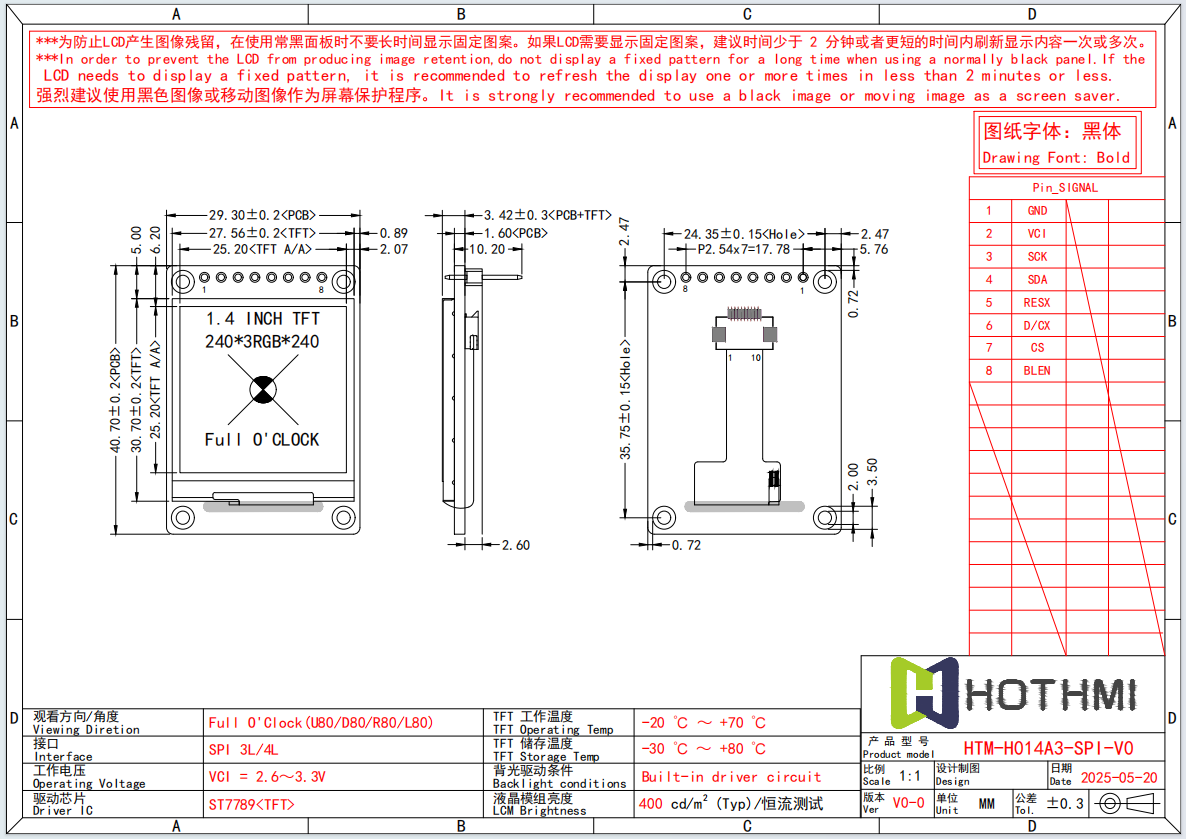

    结构设计方面，模组采用精密制造工艺，机械尺寸公差严格控制在±0.3mm以内，关键部件如PCB与TFT的装配公差均低于±0.2mm，确保整体结构的紧凑性与可靠性。接口布局简洁高效，内置驱动电路支持全方向显示（Full O'Clock），用户可灵活适配不同安装方向。此外，背光驱动条件与信号引脚设计经过优化，兼顾低功耗与高响应速度，为嵌入式系统提供即插即用的便捷体验。

    HTM-H014A3-SPI-V0凭借其高精度、强环境适应性和长效显示保护特性，成为工业自动化、消费电子及户外设备的理想选择，以专业品质助力用户打造稳定、耐用的终端产品。

  • 产品规格书 - 液晶模块,控制器,连接器↓

    文件名称 更新日期 大小
    HTM-H014A3-SPI-V0 2025-05-22 99.51KB

  • HTM-H014A3.png

  • 参数

    参数描述

    单位

    TFT 系列

    HTM-H014A3-SPI-V0


    对角线尺寸

    1.4”

    Inch

    分辨率

    240x240

    Dot

    外形尺寸

    29.3x40.7x3.42

    mm

    有效区域 (AA)

    25.2x25.2

    mm

    LCD 类型

    1.4英寸TFT模块

    mm

    显示视角

    IPS全视角


    长宽比

    2:3


    背光类型

    LED 白色


    TFT 驱动 IC

    ST7789


    亮度

    400cd/M2

    cd/m2

    工作温度

    -30~80℃

    ℃

    存储温度

    -30~80℃

    ℃



搜索关键词: 1.4 inch tft lcd screen1.4 inch tft lcd display1.4 inch lcd display1.4 tft lcd display1.4 tft display1.4 display1.4 lcd module1.4 tft lcd moduletft 1.4 lcdtft lcd 1.4display 1.4
在线消息

请填写下面的询问表，我们会尽快与您联系

相似产品
Character COG LCD 3.2" 2X16 | STN+ Display | Side Yellow-Green Backlight | ST7032D | 5V | ArduinoCharacter COG LCD 3.2" 2X16 | STN+ Display | Side Yellow-Green Backlight | ST7032D | 5V | Arduino
HTG1602D-01Y-A5P
字符COG 液晶屏 3.2寸 2X16 | STN+ 显示屏| 侧面黄绿色背光 | 5V | ST7032D | Arduino

▶ 类型：字符COG液晶屏

▶ 显示像素：16x2

▶ 外形尺寸(mm) ：65.0x27.7x2.8

▶ VA尺寸(mm)：61.0x15.7
4.3 inch TFT LCD display 480x272 wide temperature IPS full viewing angle/sunlight readable/SPI interface/capacitive touch compatible with C8051/Arduino/STM324.3 inch TFT LCD display 480x272 wide temperature IPS full viewing angle/sunlight readable/SPI interface/capacitive touch compatible with C8051/Arduino/STM32
TFT-H043A22WQIST8C40
4.3寸TFT液晶显示屏 480x272 宽温 IPS全视角/阳光下可读 /SPI接口/电容式触摸兼容C8051/Arduino/STM32

▶ 类型：4.3寸TFT液晶显示屏

▶ 显示像素：480x272 点阵

▶ 外形尺寸（mm）：105.46x67.11x4.30

▶ 显示英寸：4.3"

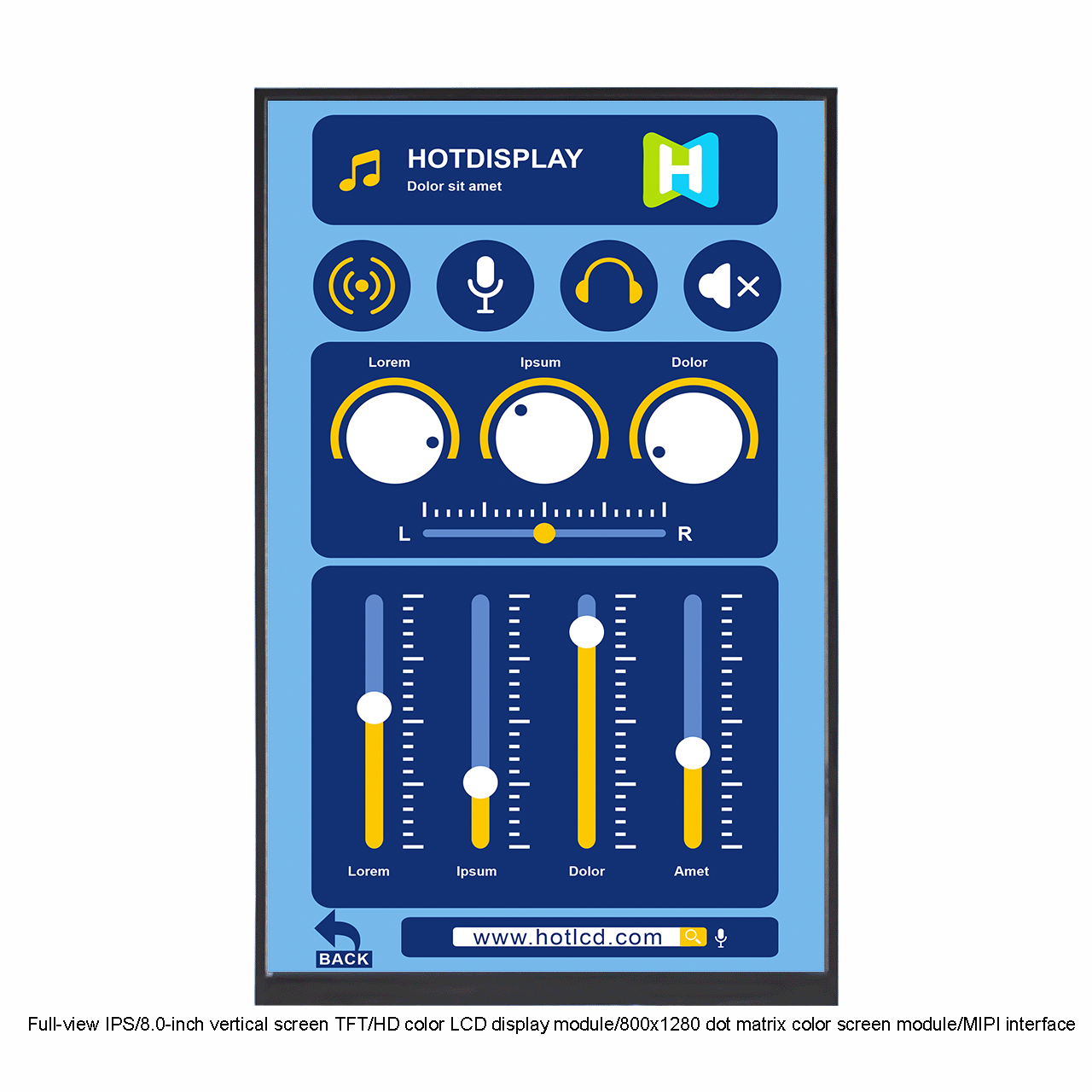

Full-view IPS/8.0-inch vertical screen TFT/HD color LCD display module/800x1280 dot matrix color screen module/MIPI interfaceFull-view IPS/8.0-inch vertical screen TFT/HD color LCD display module/800x1280 dot matrix color screen module/MIPI interface
