▶ 型号: HTM1602-12-01Y-A5P
▶ 类型：液晶显示模组
▶ 显示内容：16x2字符

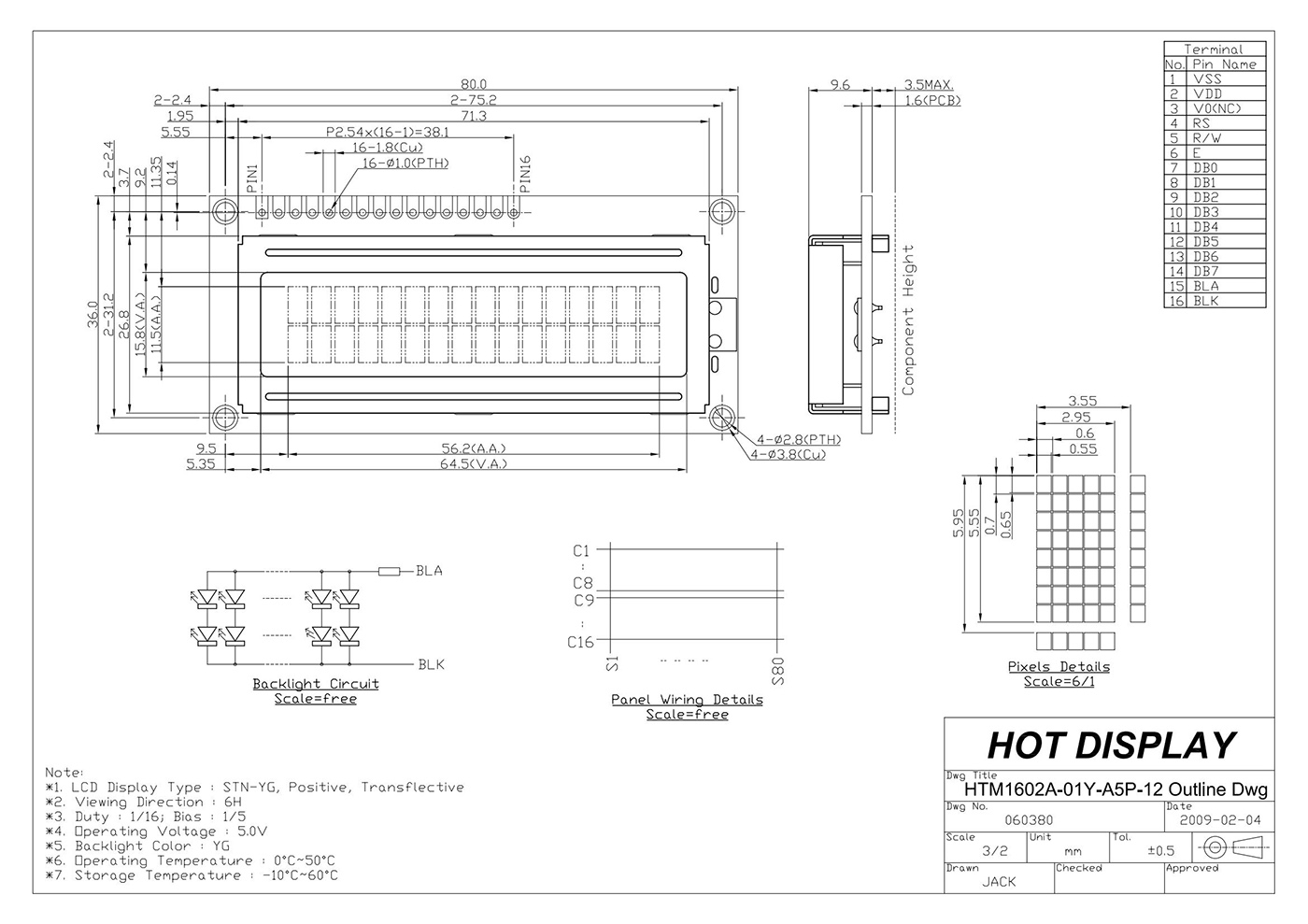

▶ 外形尺寸(mm) ：72.0x36.0x10.1
▶ VA尺寸(mm)：64.5x16.0
▶ AA尺寸(mm) ：56.2x11.5
▶ 点间距mm：0.6x0.7
▶ 产品应用：工业控制
▶ 视角：6H
▶ 背光类型：黄绿光
▶ 连接方式PIN数：16PIN
▶ 接口方式：MCU/8bit
▶ 特殊说明：抗静电ESD 8KV
▶ 工作温度：-20~70℃
▶ 供电电压：5.0v
▶ 驱动芯片：ST7066U
单色COG/图形COB/字符COB/OLED模组/E-paper模组/段码屏 8051测试板
单色COG/图形COB/字符COB/OLED模组/E-paper模组/段码屏 STM32测试板
字符图形点阵模组专用转接板
单排排针连接器
COB 20针脚 连接线 底座/字符/图形点阵
液晶显示模组 2X16 字符 黄/绿背光 带 STN+ 黄/绿显示 Arduino显示屏
液晶显示模组2 x 16 字符 LCD 照片显示屏通过黑色像素与鲜艳的黄色和绿色背景形成鲜明对比，让您的数据栩栩如生。 该半透反射液晶屏经过专门设计，可确保在不同照明条件下获得最佳可视性。 在明亮的阳光下，显示器通过其反射层将环境光反射回观看者，以确保屏幕易于观看。 在较暗的环境中，屏幕背光打开，提供额外的照明，确保无论照明条件如何，显示屏始终易于阅读。
什么？
-20 至 70°C 的宽工作温度范围使这款 LCD 显示器成为恶劣条件下的理想起点。 HTM1602-12 显示屏提供下午 6 点的优化观看效果，并在 5.0V 电源电压下无缝工作。 这款高品质单行 LCD 显示屏与 Arduino C8051 和其他开发板兼容，符合 RoHS 标准并通过了严格的质量测试
。
| 文件名称 | 更新日期 | 大小 |
HTM-1602-12-01Y-A5P
|
2024-04-07 | 3.33MB |
| 连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。 我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。 |
| PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。 |
| 背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。 |
| 字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。 |
线缆定制:调整电缆的长度、位置和引脚排列或添加其他连接器。 获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。 |
参数 | 规格内容 | 单位 |
型号 | HTM1602-12-01Y-A5P | |
分辨率 | 8 words × 2lines | dots |
模组尺寸 | 72.0（W） × 36.0（H） × 10.1 （D）mm | mm |
可视(VA)区域 | 64.5 × 16.0mm | mm |
有效(AA)区域 | 56.2x11.5 | mm |
像素间距 | 0.60 × 0.70 | mm |
IC | ST7066U | |
应用电压 | 5.0V | V |
背光 | 黄绿背光 | |
显示模式 | FSTN+ | |
驱动模式 | 1/16 duty cycle | |
产品类型 | 字符LCD | |
特性 | 半透反射 |
