STM32智能显示屏方案
2025-08-29
439
2025-08-29
439
从智能家居的触摸屏、工业设备的HMI（人机接口）、无人机的图传显示，到可穿戴设备的健康仪表盘，这些绚丽的显示背后，是谁在默默地调度每一个像素？STM32——这个来自意法半导体的32位微控制器家族，以其强大的生态、灵活的架构和卓越的性能，成为了驱动这些显示屏的“幕后引擎”。STM32为显示屏带来的不仅仅是“点亮”屏幕，更是性能、功耗、成本、开发效率的全面优化。
STM32智能显示屏核心技术
丰富的通信接口：并行与串行的全能支持
并行接口（FSMC/FMC）： 这是驱动RGB接口TFT液晶屏的关键。FSMC（灵活静态存储控制器）/FMC（柔性存储控制器）像操作内存一样操作LCD显存，实现高速、无需CPU频繁干预的数据传输，是实现流畅UI的基础。
串行接口（SPI/I2C）： 对于小尺寸、低分辨率的屏（如OLED, SSD1306），SPI接口以其简单、占用引脚少的优势，成为成本敏感项目的首选。I2C则常用于驱动字符型LCD或配置触摸屏芯片。
强大的图形处理加速器：GPU不在，DMA2D来援
DMA2D（二维直接存储器访问）： 这是STM32显示方案中的王牌亮点。
图像填充（Fill）： 快速清屏或绘制纯色块。
图像拷贝（Copy）： 实现图层叠加、窗口移动（如滑动效果）。
图像格式转换（Convert）： 在传输过程中实时将ARGB8888等格式转换为RGB565，节省带宽和存储空间。
Chrom-ART Accelerator™（DMA2D的增强版）：
在一些高性能系列（如STM32H7）中，Chrom-ART加速器提供了更强大的图形功能。
集成硬件图形外设：LTDC
LTDC（LCD-TFT显示控制器）： 这是STM32驱动高性能RGB接口屏的核心硬件。自动从显存中读取数据，并生成符合时序要求的RGB信号、行场同步信号等，完全硬件实现，CPU零负担。
高性能内核与大内存：流畅体验的保障
Cortex-M核性能： 从M0+到M7，STM32提供广泛性能选择。M4/M7的高主频和DSP指令集能轻松处理复杂算法和GUI逻辑。
大容量SRAM和Flash： 双图层显存
为什么选择STM32?
卓越的性能表现
硬件加速，极致流畅：DMA2D和LTDC带来“硬件加速”优势，对比纯软件刷屏方案，帧率提升巨大，CPU占用率极低。
支持高分辨率： 借助FMC/LTDC，可轻松驱动800x480甚至更高分辨率的显示屏。
优异的功耗控制
智能功耗管理： 支持多种低功耗模式，在显示静态内容时，CPU可进入睡眠模式，由硬件外设维持显示。
极致的成本效益
“All-in-One”解决方案： 一颗芯片集成显示控制、用户逻辑、通信接口（如UART, CAN, Ethernet）、控制功能，减少了外部元器件，降低了总体BOM成本。
强大的中间件支持：
TouchGFX： ST自家收购的高性能GUI框架，充分利用STM32硬件加速特性，可制作非常炫酷的UI，且部分型号免费。
STM32CubeProg： 便捷的编程工具。
STM32 智能显示屏典型应用场景案例
工业HMI： 可靠性、实时性和对复杂界面的支持。
智能家居中控屏： 流畅的触摸体验、联网能力（配合ETH或WIFI模块）和美观的UI。
医疗设备仪表盘： 稳定性和低误差。
消费电子（如健身环、玩具）： 低功耗和成本控制。
产品推荐

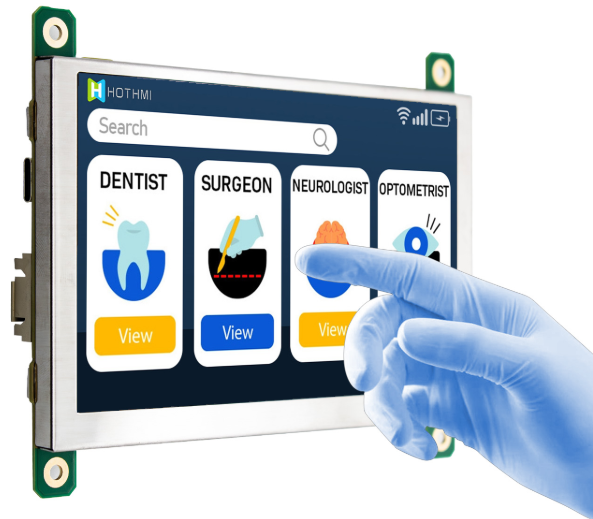

产品特性：
STM32F767高性能ARM Cortex-M7内核微控制器
高清显示体验：配备5.0英寸TFT液晶屏，分辨率达800×480 (WVGA)，显示内容清晰细腻，视觉效果出众。
精准触控体验：搭载GT911电容式触控芯片(CTP)，支持多点触控，触控响应灵敏、准确，为用户提供流畅自然的现代人机交互体验。
高集成度设计：触控功能与显示驱动完美集成，通过STM32可实现对触控信号的直接处理，简化了外部电路设计，提高了系统可靠性。
简化通信接口：采用USART (通用异步收发传输器) 接口与主机通信，协议简单，连接方便，极大降低了主控系统的开发复杂度与资源占用。
